机床电主轴作为现代数控机床的核心部件，其内部结构的设计融合了多项先进技术，以实现高精度、高转速和高可靠性的加工性能。电主轴的内部结构首先包含定子部分。定子由绕组和铁芯构成，铁芯通常采用导磁性能良好的硅钢片叠压而成，以减少涡流损耗。绕组则按照特定的规律绕制在铁芯槽内，当通入交流电时，会在定子周围产生旋转磁场，为电主轴的运转提供动力基础。定子的设计与制造工艺直接影响着电主轴的效率和功率因数，优质的定子能够确保电能到机械能的高效转换。转子是电主轴的关键旋转部件。它一般由转子铁芯、转...

在实际应用中，使用车铣复合刀塔时需要注意以下几个关键点：一、刀具与附件的匹配及安装调整1、刀具与附件的匹配要根据加工需求选择合适的刀具和附件。例如，车削细长轴时，需选用合适的车刀和顶尖等附件；进行铣削平面操作时，要选择恰当的铣刀和刀夹。注意刀具的材质和涂层要与被加工材料相匹配。如加工硬度较高的金属材料，应选择硬质合金或涂层刀具，以延长刀具寿命并保证加工质量。2、刀具的安装调整刀具安装必须牢固，防止在加工过程中刀具松动导致加工精度下降或发生危险。例如，车刀安装时要确保刀架锁紧螺...

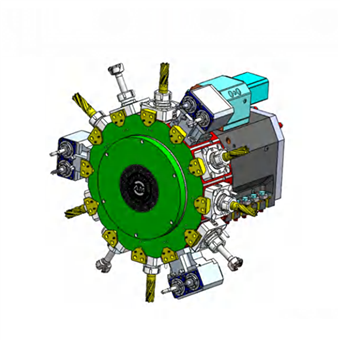

伺服刀塔，也称为执行器，主要利用伺服电机驱动旋转刀片，实现工件的加工和加工过程中自动换刀的功能。其内部的转子是永磁体，由驱动器控制的U/VIW三相电形成电磁场，转子通过这个磁场旋转。另外，来自电机附带的编码器的反馈信号被发送给驱动器，驱动器根据反馈值与目标值进行比较，调整转子的旋转角度。其主要由电机、减速器、转动部件和刀具等组成，是一种多关节动力结构。通过控制机械臂的位置和运动轨迹，伺服刀塔能够实现对工件的高精度、高效率加工。伺服刀塔的操作步骤通常包括以下几个关键步骤：1、准...

伺服刀塔是数控机床中用于实现刀具自动更换和定位的关键部件，通过伺服电机驱动，电机接收数控系统发出的指令信号，精确控制刀具的旋转和定位。其内部的转子是永磁体，由驱动器控制的U/V/W三相电形成电磁场，使转子通过该磁场旋转，从而实现刀具的转动。不同型号和规格的伺服刀塔适用于不同的加工场景和工件类型。以下是一些常见的刀塔及其适用的加工场景和工件类型：1、双主轴双刀架正倒立车床适用场景：适用于需要高效、高精度加工的场合，如批量生产小型至中型的轴类、盘类零件。工件类型：可以加工各种材料...

自动换刀刀塔是数控车床中用于储存和自动更换加工刀具的一种装置。其当需要更换刀具时，数控系统发出指令，机械臂夹持刀架上的刀具，将其移动到刀盘上的指d位置。然后，刀塔旋转，将所需的刀具对准主轴。最后，机械臂松开刀具，使其固定在主轴上，完成换刀过程。广泛应用于需要频繁换刀的数控加工场景中，如汽车零部件制造、航空航天、模具制造等领域。它能够提高生产效率、降低生产成本、提高加工精度和产品质量。自动换刀刀塔的结构主要包括以下几个部分：一、动力源电动驱动电机类型：通常采用伺服电机。伺服电机...

以下是不同种类机床上自动换刀刀塔的安装要求和接口标准的不同：一、数控车床1、安装要求（1）空间布局：数控车床的刀塔通常安装在小滑板或床身合适的位置，要考虑加工时刀具与卡盘、尾座等部件的空间干涉问题。例如，在加工较长轴类零件时，刀塔不能与零件发生碰撞。精度调整：安装时要精确调整刀塔的回转中心与机床主轴轴线的同轴度，一般要求同轴度误差在极小范围内，以保证加工过程中刀具切削点的稳定。同时，还需调整刀塔的重复定位精度，确保每次换刀后刀具能准确回到预定位置。（2）动力传输：数控车床刀塔...
